概    述

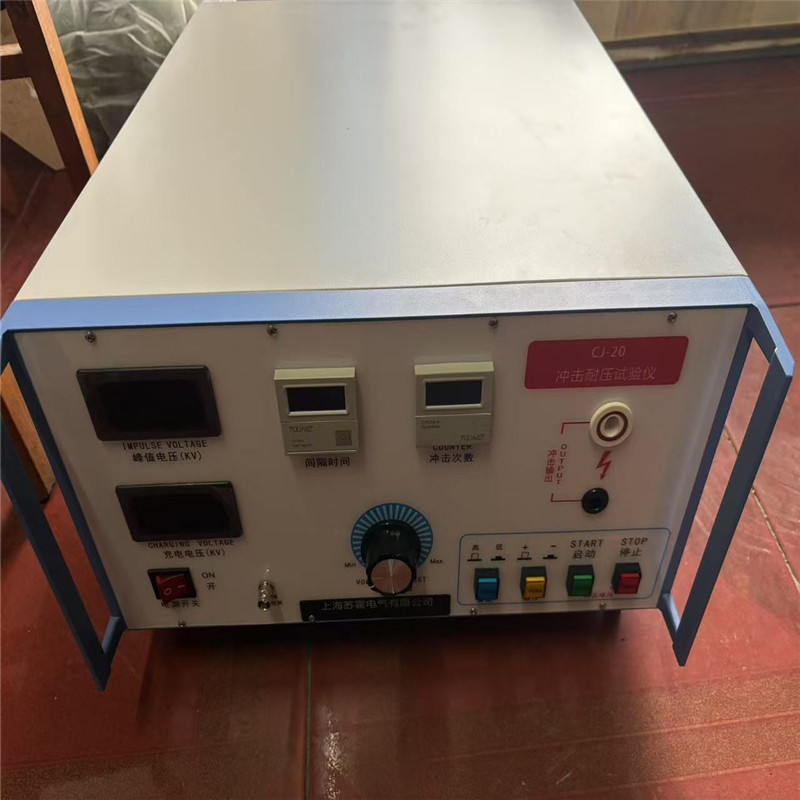

CJ-20冲击电压试验仪是波形为1.2/50s的电压波试验装置。仪器波前时间为1.2s，波后时间为50s。仪器符合GB/T 14048、GB/T10963、GB/T 16916、GB/T 16917、GB/T 14711、IEC255-5标准，用于检测元器件能承受瞬态过电压能力,以及器具的电气间隙和爬电距离。

注意事项   !

★  本仪器为高压试验仪，电压高、能量大、若触及高压危险性大，危及人生安全。仪器的电源须可靠接地，使用前必须认真阅读本说明书。使用时必须十分小心，千万要注意人身安全，在间隔时间继电器、冲击次数 继电器亮、直流电压表有读数时，切不可触及高压输出端、输出引线夹子和被试品，以免受到电击。
★  为确保仪器可靠运行，仪器的电源也需可靠接地，严禁在没有接地线的情况下，进行高压冲击试验。因为数千伏的电压会损坏低压控制和检测单元。
★  极性转换前，应先连续按高压停  止 按钮，直到高压电压表充电电压表显示接近于零后方可进行，否则，瞬间逆转的高压会造成仪器的损坏。
★  当需检测仪器波形和峰值电压时，可通过波形检测分压器检测（分压比为50:1）。
★  仪器发生故障需维修时，应由专业人员进行维修，开箱维修时，需先用接地线对高压电容器放电后方可进行，以免受到电击。
一、CJ-20冲击电压试验仪技术指标

●   直流高压               ：           0~20 kV

●   冲击波前时间         　：           1.2 µs ± 30 %
波后半值时间　　　     ：           50 µs ± 20 %

●   峰值电压  　　         ：
低：                   ：           1 kV ~ 4.99 kV ± 5%
高：                   ：           5 kV ~ 19.99 kV ± 5%
●   冲击间隔时间           ：           5 ~ 99（S）

●   冲击次数               ：           1 ~ 9999 次

●   极　　性　　　　     　：           正和负

●   仪器内阻　　　　     　：           ＜500Ω

●   工作电源
额定电压           　  ：           ~220V ± 10% 50Hz
功    耗             　：           50 VA

●   外型尺寸及重量
     外型尺寸（宽、高、深）  ：           450 × 220 × 520 (mm)
重    量                ：           20 kegs
