光数字继电保护测试仪
浏览次数:
详细介绍
产品概述

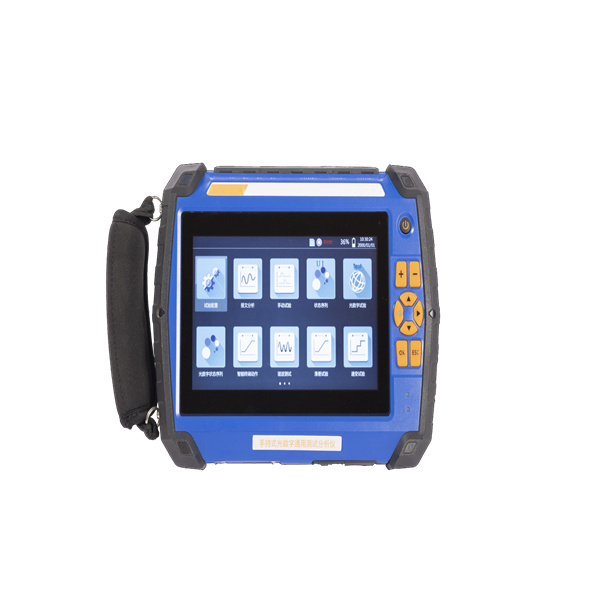

HTGSZ-60B手持式光数字继电保护测试仪集光数字网络信号分析仪与光数字继电保护测试仪于一体。全面、实用的测试功能,支持交流试验、整组试验、状态序列、核相、极性、虚端子、差动保护、距离与零序、故障回放等试验模块。
技术特点
基于SOC高集成度硬件平台开发,采用安全可靠稳定的嵌入式Linux系统
10.1寸1280*800高分辨率,电容式全触控屏操作
用于智能站数字信号测试分析和继电保护调试
支持智能测试模板编辑,测试过程中可任意添加测试项目,并保存为可重复使用的测试工程文件,提高后期定检、消缺阶段的测试效率;
可直接通过U盘导入SCD文件,支持直接导入500kV、750kV智能变电站的SCD文件;
支持FT3、FT3扩展及DL/T 282报文输出,并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码;
支持虚端子图形化显示功能,数据流向清晰明了;
支持从 CID、SCD等文件导入SV、GOOSE报文配置,并支持网络侦测配置;
具备实时告警功能,现场应用更方便;
装置支持授时功能,可对外输出光IRIG-B(DC)及光PPS对时信号;
支持串接监听功能,可在不中断现场数据传输的情况下对数据进行解析和分析;
支持光功率计功能,可测试光网口及光串口的功率;
支持网络压力功能,模拟各种异常报文或异常流量对设备的可靠性进行检验;
支持核相功能,可比较同一控制块的不同通道的相位,也可比较不同控制块的不同通道的相位;
支持互感器极性测试功能;
支持时间同步检测功能,可对接入的对时信号进行解析并计算其时间偏差;
支持SCD文件比对功能,直观的显示两个SCD文件内的不同之处;
提供USB口,可通过USB口进行图片及报文的拷贝
支持报文异常测试,可在功能测试过程中进行报文异常测试;
支持单纤发送及单纤接收;
内置大容量锂电池,续航时间不少于6小时
光数字继电保护测试仪主要技术参数
IEC 61850接口
功 能:任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端
接口类型: LC
数 量: 3对,其中1对为100/1000M自适应,2对为100M
波 长: 1310nm
FT3接口
功 能: GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送
接口类型: ST
数 量: 1个发送口,1个接收口
相位
范 围: 0~360°
准 确 度: ±0.1°
分 辨 率: 0.1°
频率
范 围: 0~1000Hz
准 确 度: <±0.001Hz(0~65Hz),<±0.01Hz(65~450Hz),<±0.02Hz(450~1000Hz)
分 辨 率: 0.001 Hz
时间
范 围: 10ms~9999.999s
分 辨 率: 1ms
开关量输入
数 量: 1对, 可接空节点及带电位节点(0~250V)
开关量输出
数 量: 1对
遮断容量: DC250V /0.5A
反应时间: <100us
同步
接口类型: IRIG-B/PPS光信号
数 量: 2个:1个对时,1个授时
有线连接
接口类型: 百兆Lan口,RJ45
数 量: 1个
供电电源
供电电压: AC 220V,允许偏差:-20%~15%
供电频率: 47~65 Hz
充电电压: 5V,4A
USB 口
数 量: 1个
工作环境条件
工作温度: -10℃~50℃
湿 度: ≤95%,无凝露
其他
重 量: 2.5kg
尺 寸: 239mm×41mm×170mm(长x宽x高)
显 示 屏: 7寸真彩液晶触摸屏显示
