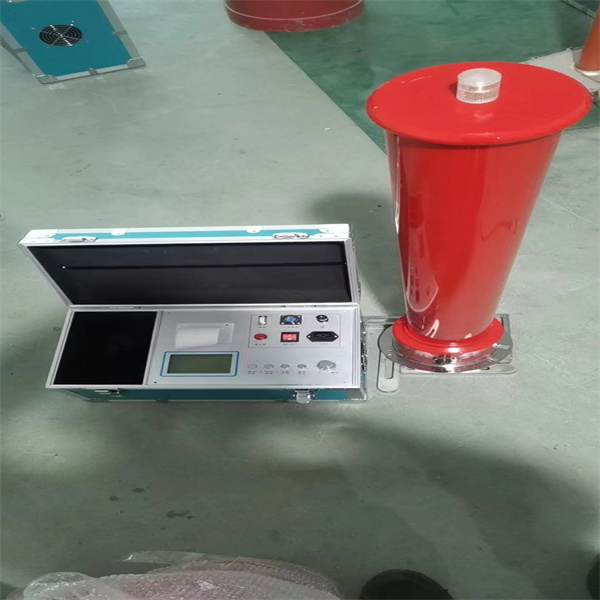

一、应用范围: 仪器必须接地使用 在使用ZGF-2000高频直流高压发生器产品时,请在接线时不要接通电源,使用中途停止或试验结束及检查接线请必须关掉电源后,再去拆线或检查接线。 高压直流发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。 高频直流高压发生器应用 手动自动技术使仪器精度得到了大幅度提高工作效率。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,不能设定电流值及电压飘移的问题,在保持手动0.75UDC1mA功能按钮的基础上,增加了AI全自动氧化锌避雷器测量,电缆分段耐压试验,自动耐压试验功能,并可以直接打印试验报告及保存实验报告,避免了实验报告手写有错误的问题(储存数据只能从002开始),保留了手动方式,增加了任意电压、电流下打印功能,及总时间T1和分段计时T2功能。仪器增加了万年历和时间功能,实验报告带有时间和日期。
二、技术特点 ·全自动做氧化锌避雷器试验,显示升降压过程,显示等待时间。显示并且打印电压电流波形。 ·全自动做电缆分段耐压试验,显示升压过程,显示等待时间。显示并且打印电压电流波形。 ·自动耐压试验,显示升降压过程,显示等待时间。显示并且打印电压电流波形。 ·采用AIPWM技术,对PWM不准确线性度进行了调整,精度得到了大幅度提高。纹波系数≤1%。 ·带有总时间T1和分段计时T2,及任意电压、电流下打印功能。 ·仪器增加了万年历和时间功能,实验报告带有时间和日期。
三、主要技术性能及规格及工作方法 1.电压输出 0-120kV 精度≤1%±2字 2.电流输出 0-5000uA 精度≤1%±2字 3.具有高精度0.75UDC-1mA单触按钮,精度≤1% 4.具有全自动做氧化锌避雷器试验,电缆分段耐压,自动耐压功能 5.具有手动调节电压输出功能。 6.工作方式 :间断使用:额定负载30分,1.1倍额定电压使用:10分钟 7.工作环境 :温度:-10℃~+40℃ 8.相对湿度:室温为25℃时不大于85%(无凝露) 9.海拔高度:1500米以下 |
