一、概述

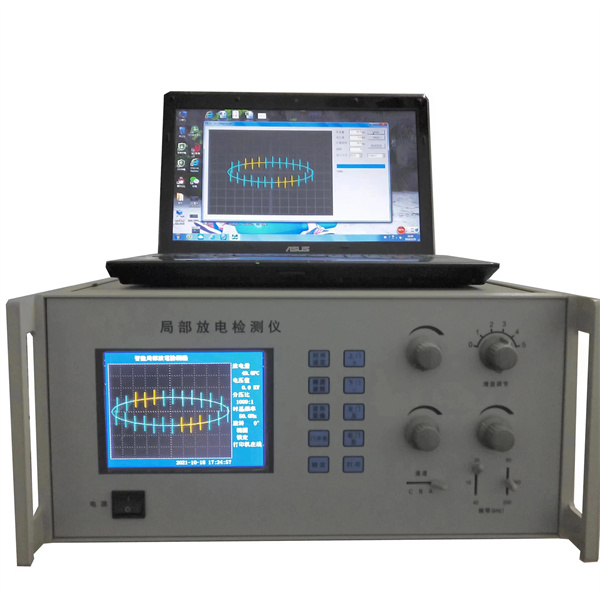

     PJF9302B局部放电测试仪是新研制生产的多通道智能局部放电检测仪。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
    本仪器检测灵敏度高，试样电容覆盖范用大，适用试品范围广， 输入单元(检测阻抗)配备齐全，频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量。
    本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。
    二、主要技术指标：
    1．可测试品的电容范围：  6PF一250uF。
    2．检测灵敏度(见表一)：
 表一
  输入单

  元序号
    调谐电容

单位
 灵敏度(微微库)

  (不对称电路)
    1  6—25—100 微微法     0.02
    2  25—100—400 微微法     0.04
    3  100—400—1500 微微法     0．O6
    4  400—1500—6000 微微法     0.1
    5  1500—6000—25000 微微法     0.2
    6  0.006—0.025—0.1 微法     0.3
    7  0．O25—0.1—0.4 微法     0.5
    8  0.1一O.4—1.5 微法     1.0
    9  0.4一1.5—6.O 微法     1.5
    10   1.5—6.O一25   微法     2.5
    11  6.0—25—60 微法     5．O
    12
  25—60一250
 微法
     10
    ～

    7R
电  阻      ～
    0.5

3、放大器频带：
(1)低端：10KHZ、20KHZ、40KHZ任选。
(2)高端：80KHZ、200KHZ、300KHZ任选。
4、放大器增益调节：
粗调六档，档间增益20±ldB；细调范围≥20dB。
5、时间窗：
(1)窗宽：可调范围3.6。一175.4。；
(2)窗位置：每一窗可旋转0°--360
(3)两个时间窗可分别开或同时开。


 6、放电量
       显示屏显示数字直读(误差＜0.5％) 。
    7、椭圆时基：
    (1)频率：50HZ、100HZ、150HZ、200HZ、400HZ.
    (2)椭圆旋转：以30°为一档，可作180°旋转。
    (3)显示方式：椭圆一直线。
    8、试验电压：
       量程：数字直读100kV(误差＜0.5％)。
9、打印
可配带针式打印机，打印出放电波形及试验数据
10、试验报告
配有VGA接口、可外接电脑生成具有详细试验资料和数据的试验报告，以备保存和查询。
 11、体积：  400×400×180(宽×深×高)㎣。
    12、重量：约8㎏  。
    三、系统工作原理：
    本机的局部放电测试原理是高频脉冲电流测量法(ERA法)。
    试品ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大后，在显示屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。
    时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在
这段时间内将显示屏的相应显示黄区，用它可以排除同定相位的干
扰。
    试验电压大小在显示屏上直接读出。
