一、40A直流电阻测试仪概述 变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

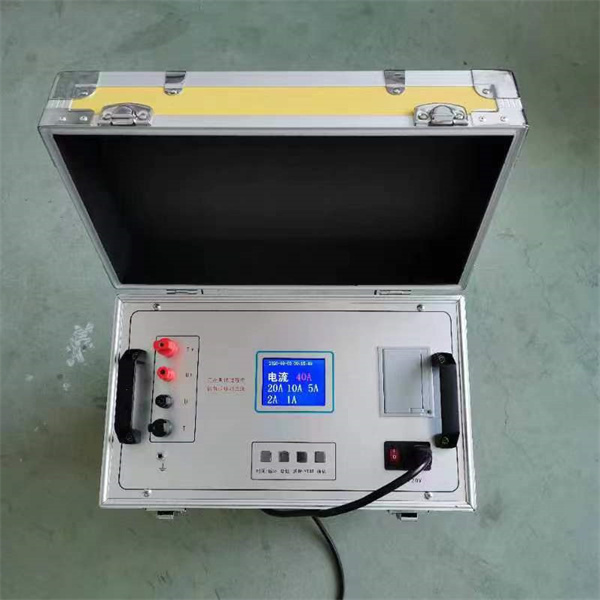

为了满足变压器直流电阻快速测量的需要,公司利用自身技术优势研制了HTZY-40A直流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大并且可根据负载大小自动调整等特点。整机由单片机控制,自动完成自检、数据处理、显示、打印等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。 二、安全措施 1、使用本仪器前一定要认真阅读本手册。 2、仪器的操作者应具备一般电气设备或仪器的使用常识。 3、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。 4、仪表应避免剧烈振动。 5、对仪器的维修、护理和调整应由专业人员进行。 6、测试完毕后一定要等放电报警声停止后再关闭电源,拆除测试线。 7、测量无载调压变压器,一定要等放电指示报警音停止后,切换档位。 8、在测试过程中,禁止移动测试夹和供电线路。 三、性能特点 1、仪器输出电流大,测量范围宽,体积小,重量轻。 2、电流输出根据所测阻值的大小自动调整电流,使之跳到合适的量程内,避免了电流选择不当引起的错误。 3、具有完善的保护电路,可靠性强。 4、立式机箱结构,便于现场操作。 5、放电指示清晰,减少误操作。
四、40A直流电阻测试仪技术指标 1、1.输出电流:40A采用恒流源输出 2、性能特点及技术指标 1.输出电流及量程:最大输出电流: 40A, 电流 量程(精度) 电流 量程 40A 500u-500m
(±0.2%±2个字) 5A 800m-4(±0.2%±5个字) 20A 50m-500m(±0.2%±2个字) 2A 2-5(±0.2%±5个字) 10A 500m-1(±0.2%±5个字) 1A 4-20(±0.2%±5个字) 2、分辨率:0.1μΩ(0.0001Ω) 3、工作温度:0~40℃ 4、环境湿度:≤90%RH,无结露 5、工作电源:AC220V±10%,50HZ±1HZ 6、体积:460×235×405mm 7、重量:9 Kg(不包括测试线) |
