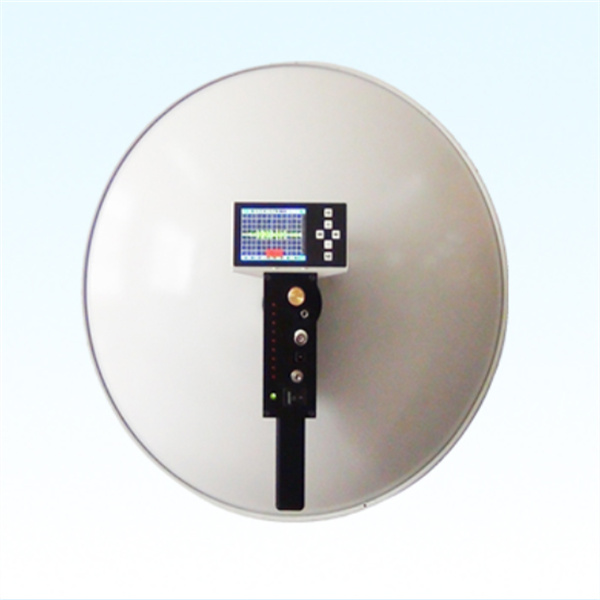

一、高压柜局部放电测试仪1简介
运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时,产生声光电热磁等物理现象。其中声为超声波,超声波是20kHz以上的声波,人耳听不到,它以声源为中心,以球面波的形式向周围传播。HT9001高压柜局部放电检测仪以超声波为机械波,不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法,比红外摄像仪、紫外摄像仪更易优先发现局放故障,因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。
我公司集中科研力量,在广采众长,降低用户购买成本的原则指导下,研发出了手持式超声波局部放电巡检定位仪装置,适合在我国电力、铁路、石化行业推广,是状态检修的好帮手。 二、手提式局部放电测试仪功能及特点 1、功能 (1)对运行变压器、GIS等高压一次设备不接触扫描,发现并定位外部 放电; (2)对变压站开放(露天)设备带电扫描,发现并定位各种放电(电晕、 电弧、闪络、爬电、断线、拉弧等); (3)对运行中的高压开关柜扫描,发现并定位局部放电、螺丝松动等故 障; (4)发现并定位铁塔上的绝缘子放电,露天电缆头的爬电,地下电缆的 局部放电; (5)在电力系统的交接及预防性试验中,主变及GIS的局放试验中,用 该装置配合局放仪使用,如有局部放电,可区分是内部放电还是外部放电,如是外部放电,可定位具体的放电点; (6)大型油渍式变压器及GIS等生产厂家的出厂试验中,该装置在局放 试验中配合局放仪使用,如有放电,在局放仪的屏幕上不能看出是内部放电还是外部放电,用手持式巡检定位仪进行扫描。可很快发现并定位外部放电,如无外部放电则判断为内部放电。对干式变压器的出厂局放试验,用该装置配合局放试验仪使用,能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描,无论是内部放电还是外部放电,都能准而快地发现并定位; (7)大型机械设备轴承,因润滑**产生的机械故障,用该装置可检测 并定位; (8)高压密封气体液体的泄漏检测; 2、仪器特点 (1)手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。 (2)信号接收范围:*远可达50m。 (3)信号放大倍数大、灵敏度高。 (4)强度适中的绿色激光描准,阳光下人眼易跟踪。 (5)天线为雷达式环焦天线,聚焦能力强。 (6)显示器可时时显示波形,并可存储有价值的波形。 (7)定位准确,可靠,简单实用。 (8)功能强大,使用范围广,适用于电力系统,铁路及石化冶金等行业 的电力监测、机械故障监测、高压密封气体液体等泄露监测。 (9)除对铁路系统的变电站的放电进行巡检定位外,特别适合铁路电力 系统的接触网的各种绝缘及连接故障,查找及定位。详见后面说明。 (10)先进,状态检修的好帮手。 三、技术指标 结构 铝制手持式 电路系统 具有抗干扰滤波的模拟电路及数字电路 频率范围 异常超声波信号都有的40Hz(窄频传感器) 显示 液晶显示并有背光 存储 可覆盖存储255次显示波形 天线 雷达式环焦天线 电池 锂电池 操作温度 -10℃~50℃ 探头 接触式探头,非接触式探头 耳机 豪华噪音衰减耳机,可配合使用**帽 指示 dB值,频率,电池状态 手提式局部放电测试仪灵敏度 *低可检测-40dB的放电量 (峰峰值1mv时为0dB) 尺寸 铝制便携箱55×47×20cm 重量 主机:1.5Kg 全套:8Kg |
