GDJW电缆耐压测试仪采用专用SPWM数字波形发生器芯片，频率分辨率为16位，频率精细度为0.1Hz在20 ~ 300赫兹之间。采用正交异步固定载波调制，保证整个频率范围内良好的输出波形。电源部分采用先进的IPM模块，保证最小重量下测试仪的稳定性和安全性。

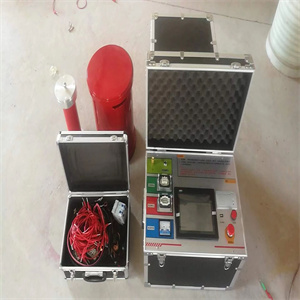

电缆耐压测试仪的组成:由调频调压电源、励磁变压器、电抗器和电容分压器组成。

一、设备制造遵循的国家标准和行业标准
GB2900《电工名词术语》

GB10229-88《电抗器》

GB/T16927.1-2-1997《高电压试验技术》

 ZBK41006-89《试验变压器》

 GB7328-87《变压器和电抗器的声级测量》

 IEC358(1990)《耦合电容器和电容分压器》

 IEC1000《电磁兼容性》

GB4793-1984电子测量仪器安全要求

GB/T2423.8-1995电工电子产品基本环境试验规程

GB/T3859.1-1993半导体变流器基本要求的规定

 GB/T-3859.2-1993半导体变流器应用导则

二、电缆交流耐压测试仪总体技术功能

1. 变频串联谐振试验装置以调整输出频率激发串联谐振.

2. 变频串联谐振耐压成套装置包括以下基本部件：

变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

3．75/75变频串联谐振耐压装置系统功能满足以下试验要求：

 10KV电缆,S=400mm2长度 2000M

 10KV、35KV 主变、开并试验,母线 ,35KV的电缆，S=400mm2，长度500M

 以下环境条件下能够不影响正常试验：

 温度范围：—10～45℃

 海拔高度：≤2000m  相对温度：≤90%

 3.3系统技术参数如下：

 a、 输出电压波形：正弦波，波形畸变率≤0.5%

 b、 输出分辨率：0.1HZ

 c、 输出频率范围：30～300 HZ

d、 额定负载下连续运行时间：30min,且各部件温升≤35K

e、 品质因数：30～300

 f、 不稳定度：0.01%

g、 系统测量精度：1.0级

 h、 输入工作电源：单相220V、380V,50HZ

 i、 系统噪声：≤60分贝

 3.4系数使用功能：

 a、 具备手动试验/自动调谐/自动试验三种模式，并可任意切换。

 b、 具备大屏幕显示，可指示：输出电压（有效值）及输出频率等。

 c、 具备试验电压、时间、试验频率范围等试验参数设置功能。

 d、 具备过压、过流保护功能，并可任意整定设置。

e、 具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。

 f、 具备掉电保护功能。

g、 具备过热保护功能。

 h、 具备零值保护功能，系统和变频电源只能零启动、零退出。

i、 具备各种数据打印功能。

j、 具备系统故障自诊断功能。

 三、本装置特点：

 1、 主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。

2、 励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。

 3、 电抗器可任意组合串联或并联。

 四、具体技术性能参数

 变频串联谐振试验成套装置

 设备配置（供货）清单

 序号

 配套名称

 型 号 规 格

 规   范

 单位

 数量

 重量

 1

 变频电源

 SHCLX-10/0.4

 输入AC400V
台

1

25kg

2

 励磁变压器

 10KVA/0.4

 输出1500V/3000V

 台

 1

 50kg

3

 高压电抗器

 40KV

 40KV

 1.5A/150H

 台

 2

45kg

 4

电容分压器

 TRF/0.001

 75kv

 75KV/100V

 台

 1

8kg

 5

 附件箱

 输入输出专用线、橡胶软连线、分压屏蔽

 线、接地软线

 套

 1
