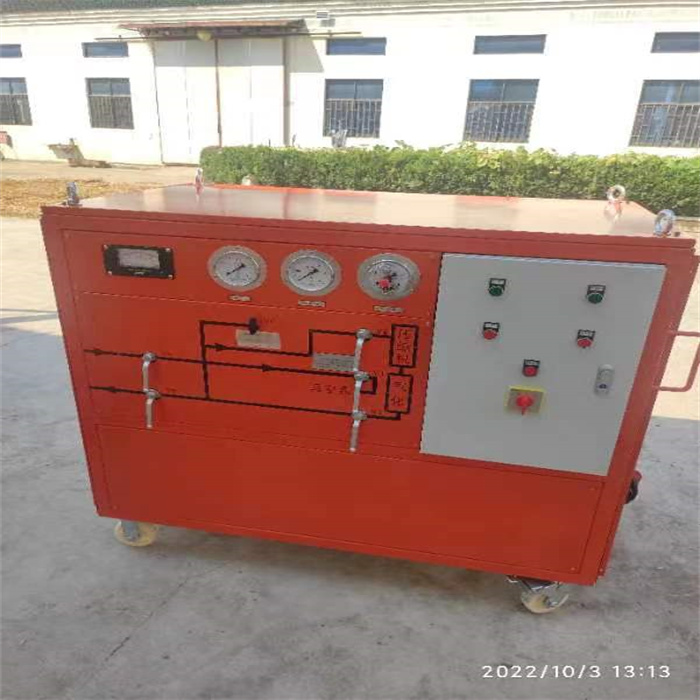

概述 HTSF6型六氟化硫(SF6)气体回收装置是按照DL/T662-1999《六氟化硫充气及回收装置》标准 生产的,由SF6压缩机、真空泵、真空系统有防回油装置, 冷凝系统、储液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制,压力探测,温度计及报警装置的控制和仪表盘等辅助设施等组成。
适用于SF6电器,GIS组合电器SF6气体绝缘电器设备的制造厂,使用运行科研等部门。
特别提示:
(冬季由于真空泵油在低温下有凝结,所以真空泵在开机后一段时间内会由于干摩擦声音会很响,油温正常后声音会趋于正常。)
产品功能 1、对装置本机和SF6开关及GIS抽真空及真空测量
2、对液化罐抽真空及真空测量
3、对装置本身抽真空及真空测量
4、对SF6开关充气
5、对电器设备中的SF6气体进行回收包括水份处理、油份处理6、对回收和回充的SF6气体进行干燥、净化处理
7、对SF6电器中的SF6气体进行回收、液化储存及残压测定
8、可容纳80升容积的贮液罐,在设备本体内。
9、对SF6气体进行压缩液态贮存。
10、该装置为移动式。
1电器抽真空
依次打开:SF6电器阀、V3、V4、真空泵(V9即开即闭)
停机
依次关闭:SF6电器阀、V3、V4、真空泵
2回收
依次打开:SF6电器阀、V3、V1、压缩机、V6
停机
依次关闭:SF6电器阀、V3、V6、压缩机
3气瓶充气
依次打开:SF6气瓶阀、V10(根据需要可开V6/压缩机)
停机
依次关闭:SF6气瓶阀、V10
4储气罐充气
依次打开:SF6电器阀、V5、V1、V3(控制流量合适)
停机
依次关闭:V5、V1、V3、SF6电器阀、
5本机抽真空
依次打开:真空泵、V1、V4、V6、V2、封闭电器接口
停机
依次关闭:V6、V4、V2、V1、真空泵
6过滤器吸附剂活化处理
依次打开:电加热器、真空泵、V4、V1、加热60分钟左右、
停机
依次关闭:电加热器、真空泵、V4、V1
备注:机组不使用时,所有阀门均关闭。储气罐有SF6气时,气罐不抽真空。
注意事项 1、 使用前检查各连接部分正确与否,接口密封。
2、 设备元件油位合适。
3、 真空泵不得反转。
4、 设备有气体压力时不能开真空度V9。
5、 过滤器滤芯工作5000小时更换。分子筛10000小时更换。
6、 回收气体时可以提前15-30分钟开制冷系统。
7、 制冷系统打开时会有少量冷凝水排出,可适当处理。
配套范围 1、装置1台
2、贮罐
3、真空计1台(装于主机)
4、高低压管各1根
5、装置随带的附件和易损件一套
装置文件 1、装置使用说明书
2、合格证
3、产品检验报告
4、装箱清单 |
