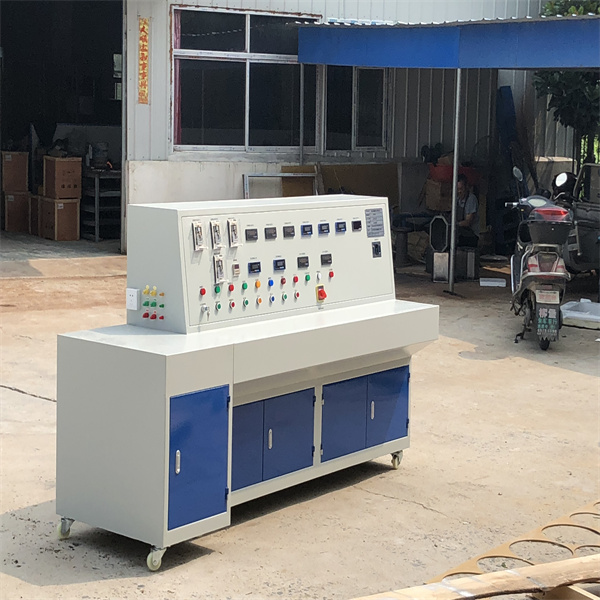

1、用途
1．1HT2900B变压器综合测试台满足2000kVA/10kV以下电力变压器的直流电阻、变比组别、空负载、工频耐压、倍频感应耐压、温升等试验。

2、主要功能及特点：

2．1变压器综合测试台是测量变压器直流电阻、变比组别、空负载、工频耐压控制、倍频感应耐压控制于一体的专用测试设备。

2．2采用数字技术，结构紧凑、功能齐全、精度高、测试简便等特点。

2．3变压器综合试验台升压方式采用电动，配备感应调压器具有试验容量大，升压平稳等功能。

2．4具有多种保护功能，大大减轻了试验人员的工作量，提高了工作效率。

3、主要技术条件和参数：

3．1环境温度：0℃～40℃

3．2相对湿度：20%～90%

3．1 工作电源：（三相四线）380V、50Hz±5Hz

3．2输出电压：0 ~650V

3．3输出电流：0 ~ 150A

3．4 z大测量范围：2000kVA/10kV 电力变压器

3．5外形尺寸：1800×700×1100（mm）

3．6重  量： 155kg

4、试验功能：

4．1 直流电阻试验部分

4．2 变比组别试验部分

4．3 空载、负载试验部分

4．4工频耐压试验部分

4．5三相感应耐压试验部分

4．6温升试验部分

5、设备的成套性：

5．1 变压器特性综合试验台          壹台；

（含：直流电阻测试仪1台、变比测试仪1台、空负载1台、12路温度巡检仪1台）

5．2三相感应调压器160KVA           壹台；

5．3工频试验变压器10KVA/50KV        壹台；

5．4倍频发电机组30KVA/800V/100Hz      壹套；

5．5测试线                    壹套。

6、空载短路测试仪主要功能特点技术参数：

6．1 采用 320×240点阵带背光液晶显示屏,同时显示单相或三相电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等18个电参量。

6．2多屏菜单操作, 供用户选择, 操作方便, 并自动计算各参数, 如P0、I0、Pkn、ekt、ek75（120℃）、ek75℃、Zk。

6．3可自动对电压幅度、波形及温度进行校正。

6．4可按键设定电压、电流互感器比率, 直接显示初级测量值。

6．5可设置试验日期、变压器出厂编号, 并可断电锁存。

6．6可测量低功率因数范围的功率。

6．7配有打印接口和串行RS232计算机接口, 打印格式按照标准记录(汉字)格式要求。6．8抗干扰性能强, 有过载报警指示功能, 并且有可靠的过压,过流保护，适用于现场校验环境下工作。

6．9技术参数

7、直流电阻测试仪功能特点及技术参数：

7．1采用高速16位A/D转换器，测量数据稳定，重复性好。

7．2自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和z佳的测量状态,无须手动切换电流换档。

7．3高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。

7．4保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。

7．5可显示测量电流和测量时间。

7．6智能化功率管理技术，可有效减轻仪器内部发热。

7．7可储存120次测量数据，掉电不丢失。

7．8全部汉字菜单及操作提示，直观方便。

7．9工作电源：AC220V±10%

7．10 电阻、电压、测量准确度：0.1%

7．11电流z大输出0～10A

7．12电阻测量范围：1mΩ～2000Ω，z小显示分辩率1uΩ

8、变比测试仪功能特点及技术参数：

8．1可测量1～12各种组别变压器，由内部软件控制测量，外部操作简单。

8．2具有分接测试功能，应用方便。

8．3 高低压隔离，可测量自耦变压器。

8．4 自动保护系统完整，避免仪器损坏。

8．5 能自动记录数据，断电数据不丢失。

8．6 工作电源：AC220V±10%  50Hz

8．7 变比测试范围：1 ~ 5000

8．8 误差分辨率：0.01%

8．10 准确度：0.05%(变比K=2000—5000时，精度为0.1%)

8．11 外形尺寸：420×280×220（mm）

8．12 重  量： 8kg

9、工频耐压控制台功能特点及技术参数：

9．1 工频耐压控制台组合在综合测试台上具有结构紧凑、功能齐全、使用方便等特点。

9．2 工频耐压控制台设有过压保护、过流保护、零位保护、时间保护及报警等功能。

9．3 工频耐压控制台采用感应调压器（外接）、具有波形稳定、电压平稳升压等。

9．4 工频耐压控制台升压速度每秒为3KV~5KV。

9．5 工频耐压控制台具有自动升压、自动计时、自动降压、自动报警等功能。

9．6 工作电源：AC380V±10%  50Hz

9．7 输出容量：30KVA

9．8 输出电流：75A

9．9 输出电压：0 ~450V

9．10 仪表表头：100KV/100V

9．11 表头精度：1.5%

9．12 升压方式：电动

10、感应耐压控制台功能特点及技术参数：

10．1感应耐压控制台组合在综合测试台上具有结构紧凑、功能齐全、使用方便等特点。

10．2 感应耐压控制台设有过压保护、过流保护、零位保护、时间保护及报警等功能。

10．3 感应耐压控制台采用感应调压器（外接）、具有波形稳定、电压平稳升压等。

10．4 感应耐压控制台升压速度每秒为15V~20V。

10．5 感应耐压控制台具有自动升压、自动计时、自动降压、自动报警等功能

10．6 工作电源：AC380V±10%  50Hz

10．7 输出容量：30KVA

10．8 输出电流：22A

10．9 输出电压：0~800V

10．10 频率范围：0~250Hz

10．11 仪表表头：数显

10．12 表头精度：0.5%

10．13 升压方式：电动
