1、系统概述

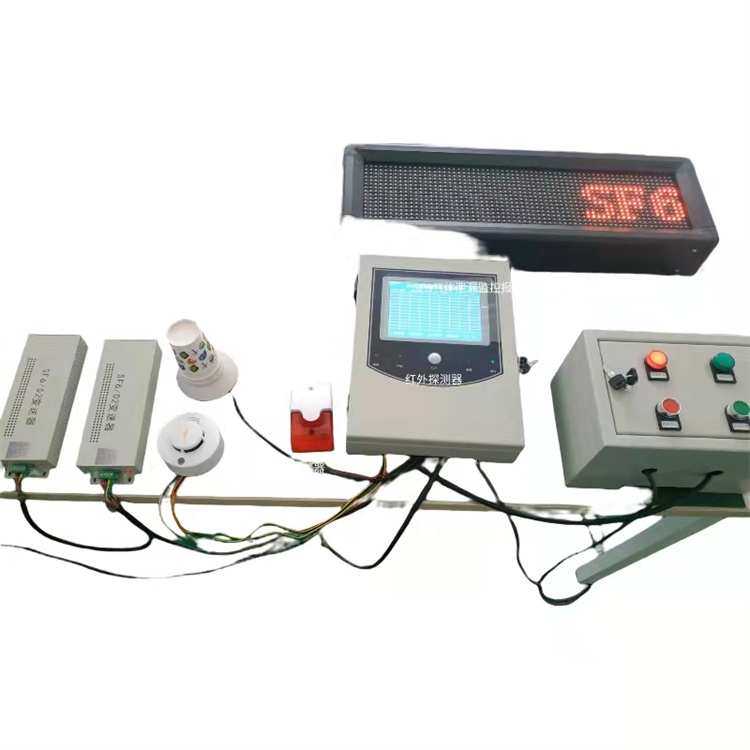

室内SF6气体、氧气在线监测报警系统,是针对新型无人值班变电站室内SF6组合电器设备SF6绝缘气体泄漏的在线式监测报警系统。
本HT3603SF6气体泄漏报警系统采用进口新型高灵敏度SF6-O2传感器和温度、湿度传感器。当室内SF6及O2的浓度发生微小变化时都能及时的反映出。传感器将监测的 SF6气体通过热裂解联合成化学的方式转换成电信号,经信号放大、抗干扰网络,由16位高精度A/D转换成数字信号送入单片计算机。单片机对信号进行分析处理,零点跟踪将结果通过485总线模块传送到主控制器,主控制器对数据处理、存储、彩色显示、报警、风机控制,并将结果传送到远程计算机。
2、SF6特点及其危害论述 SF6是由两位法国化学家Moissan和Lebeau在1900年合成。从60年代起,SF6作为极其优越的绝缘、灭弧介质广泛应用于全世界电力行业中的高压断路器及变电设备中。在今天,SF6气体几乎成为高压、超高压断路器和GIS中一的绝缘和灭弧介质。
在相对密封的室内,由于空气流通不畅,SF6及其分解物在室内沉积,加上SF6气体无色、无味,从而对巡、检修人员产生的危害。当GIS产生泄漏后,SF6气体积聚在地坪上方低层空间,造成局部缺氧,使人窒息而造成重大事故。
3、有关SF6安全法则 《电业安全工作规程》(发电厂和变电站部分)特别规定,装有SF6设备的配电装置室必须保证SF6气体浓度小于1000ppm,除须装设强力通风装置外还必须安装能报警的氧量仪和SF6气体浓度监测报警仪等。
SF6安全法规摘录: 第191条 装有SF6设备的配电装置室和SF6气体实验室,必须装设强力通风装置。风口应设置在室内低部。 第192条 在室内,设备充装SF6气体时,周围环境相对湿度80%,同时必须开启通风系统,并避免SF6气体泄漏工作区。工作区空气中SF6气体含量不得超过1000ppm。
第196条 工作人员进入SF6配电装置室,必须先通风15min,并用检漏仪测量SF6气体含量,尽量避免一人进入SF6配电装置室进行xun视,不准一人进入从事检修工作。
第198条 工作人员进入SF6配电装置室低位区或电缆沟进行工作应先检测含氧量(不低于18%)和SF6气体含量是否合格。
第199条 SF6配电装置室低位区安装能报警的氧量仪和SF6气体泄露报警仪。这些仪器应定期试验,保证完好。
第203条 发生紧急事故应立即开启全部通风系统进行通风。发生设备防爆破膜破裂事故时,应停电处理,并用汽油或丙酮擦拭干净。
(二)主要技术参数 (1)设备寿命:10年以上 (2)工作环境 温度范围:-25℃~+50 ℃ 湿度范围:≤95%RH 地震等级:7度 大气压力:86kPa~106kPa (3)SF6测量指标 测量范围:0~2000ppmv 报警点:可在测量范围内设置,默认1000ppmv 测量误差: ≤±2%FS 重复性误差:<2%FS (4)氧气测量指标 检测浓度:0~35% 氧气浓度报警点:18%(默认值,可自行设定) 氧气测量灵敏度:0.1% 测量误差:< 0.5% (5)其它指标 温度测量范围: -25℃ ~ +99℃ 湿度测量范围: 0~99%RH 工作电源:AC 220V,可选DC 110V、220V 开关量输出容量:24V/48V/110V/220V,3A 风机输出触点电流:AC380/45A(可根据用户需求定制) 风机通风时间设定:可设置,默认15MIN/次 通讯方式: RS-485总线方式 通讯规约:通用电力通信规约 绝缘性能 外壳与电源间:>10MΩ 抗电强度 外壳与电源间:>2000V 电磁兼容特性:快速瞬变脉冲群 GB/T17626.4-1999 3级 雷击(浪涌) GB/T17626.5-1999 3级 |
