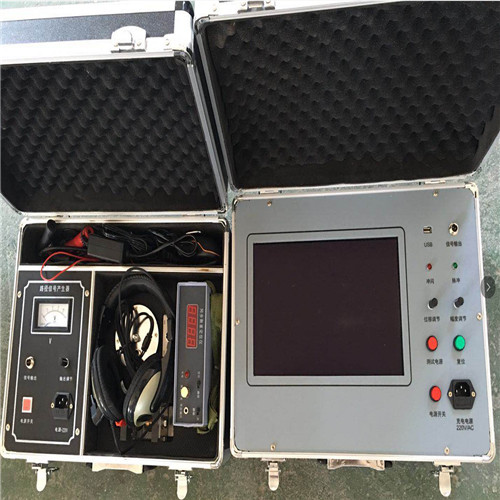

电缆故障定位仪

浏览次数:197

   详细介绍
一、HTDY-II电缆故障定位仪产品特性:

1、采用工控嵌入式计算机平台系统,工业级使用环境,实现极强稳定性。锂电供电、方便现场测试。

2、采用12.1英寸大屏幕触摸系统全电脑操作平台集成化软件,并配有电缆故障测试软件和电缆资料管理软件。

3、采用新的USB通信接口,采集信号稳定,配一款笔记本电脑可实现双控双显,主机可自动选择最低6.25MHz、最高达100MHz五种采样频率,能满足不同长度电缆的测试要求,减少了粗测误差。

4、软件实现故障自动搜索,距离自动显示,双游标移动可精确到0.1米,波形可任意压缩、扩展,同屏随机显示两个更接近标准的波形供你准确比较分析,提高测试精度,减少误差。

5、4G电子盘内存多类现场波形和现场实物接线图,轻轻一点即可使用,电缆资料管理软件可做完善的电缆档案管理,为电缆的维护工作和精确定位提供参考和帮助。

6、关键的精确定点仪部分,直接数字显示测试者离故障点距离,为快速准确查找电缆故障,减少停电损失提供了有力保障。

7、、新研制智能组合式采样器,取代了烦琐的现场接线,具有波形直观,容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。

8、高压放电部分三种可供用户选择,高频高压电源8.9kg替换65kg试验变压器和操作箱。

二、测试指标:

1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障、铠装电缆短路、架空桥架等。

2、可测试电缆走向及埋设深度。

3、显示方式:12.1英寸工业级液晶屏

4、存储方式:固定移动两方式4G/2G

5、测试方法:低压脉冲法、冲闪电流法、直闪电流法

6、操作方式:触摸屏、笔操作测试距离:不小于40km

7、最短测试距离(盲区): 10米

8、精确定点误差:±0.15m

9、测试误差:系统误差小于±1%

10、分辨率:V/50m;V为传波速度m/μs;

11、软件游标0.1米。

12、环境温度 :-20°C ~ 50°C

13、空气相对湿度:≤85%RH

14、大气压力:86~106KPa

15、海拔高度:2500米以下

16、最大风速:≤ 40m/s

17、基本地震烈度: 8度地震动峰值加速度0.214g

18、污秽等级:IV级

三、系统组成

由智能电缆故障测试系统、测试系统、数显同步定点仪、路径信号产生器,高压组件组成。
