变频互感器测试仪

浏览次数:

   详细介绍

第一章  装置特点与参数

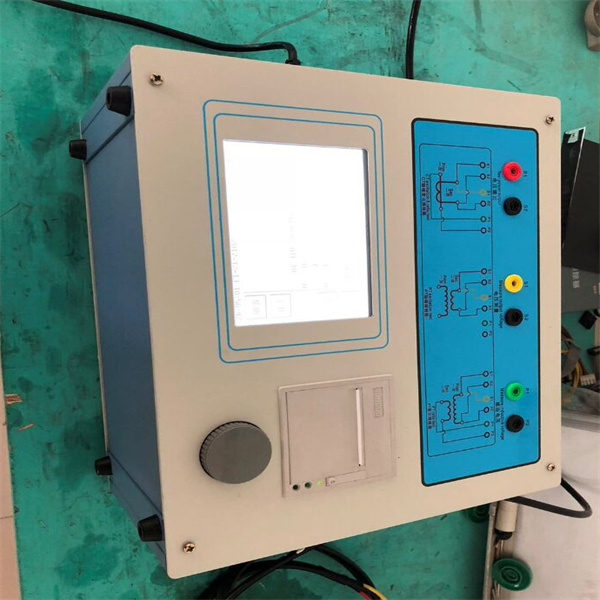

  CDP-3000变频互感器测试仪是在本公司开发的、广受赞誉并大量应用的FA系列互感器多功能全自动综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

1.1 主要技术特点

 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

 基于先进的低频法测试原理,能应对拐点高达30KV的CT测试。

 界面友好美观,全中文图形界面。

 装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。

 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

  易于携带,装置重量<8.2Kg。



1.2主要技术参数

1.2.1 技术参数

测试用途

保护类CT、计量类CT、保护类PT

输出

0~180Vrms,12Arms,36A(峰值)

电压测量精度

±0.05%

CT变比

测量

范围

1~10000

精度

±0.05%

PT变比

测量

范围

1~10000

精度

±0.1%

相位测量

精度

±3min

分辨率

0.3min

二次绕组电阻测量

范围

0~300Ω

精度

1%±1mΩ

交流负载测量

范围

0~300VA

精度

1%±0.1VA

大电流输出

150A

输入电源电压

AC220V±10%,50Hz

工作环境

温度:-10οC~50οC,  湿度:≤90%

尺寸、重量

尺寸:340mm×296mm×174mm,重量<9kg

注:便携式互感器测试仪可外接选配件升流器输出最大150A电流进行升流试验,以满足客户需要通流试验的要求。
