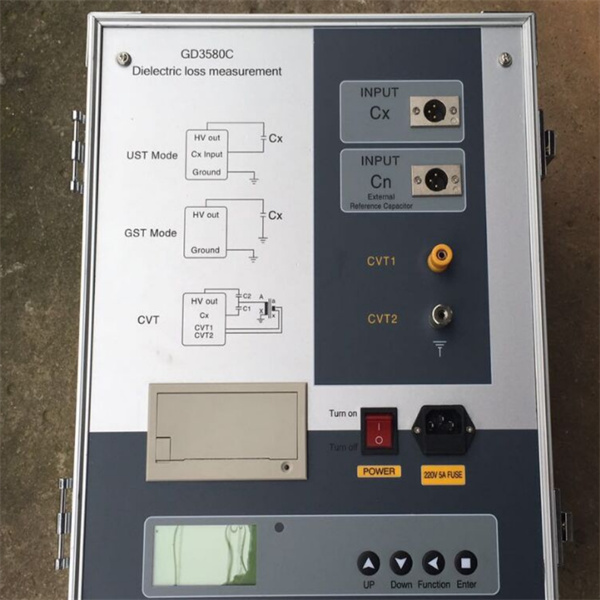

变频抗干扰介质损耗测试仪

浏览次数:

   详细介绍

HTJSY-C变频抗干扰介质损耗测试仪安全措施:

1、 使用本仪器前一定要认真阅读本手册。

2、操作者应具备一般电气设备或仪器的使用常识。

3、仪器应避免剧烈振动。

4、仪器必须可靠接地,防止触电危险。

5、测试结束后,按复位键,关掉电源开关,严禁带电拆装各测试电缆和更换油样。

使用条件 -15℃~40℃;RH<80%

电 源 AC 220V±10%,频率无限制
交流高压输出 400V~2200V ±2% ,每隔100V 50VA
直流高压输出 200V~600V ±2%,每隔50V
温控感应炉 zui大功率500W
温度控制范围 <100℃
温度控制误差 ±0.5℃
温度测量分辨率 0.1℃
控温时间 室温到90℃, 小于20min

内部升压器输出能力

          输出电压               额定输出电

      5kv    7.5kv   10kv            100mA

      1.5kv  2.25kv  3kv             300mA

      0.5kv  0.75kv  1kv             500mA

技术指标

  1、试验环境温度:10℃~30℃(LCD液晶屏应避免长时间日照)

  2、相对湿度:20%~80%

  3、供电电源:电压:220V±10%,频率50±1Hz

  4、外形尺寸:长*宽*高=470mm*320mm*360mm

  5、重量:18kg

  6、输出功率:1.5KVA

  7、显示分辨率:3位、4位(内部全是6位)

  8、测试方法:正接法、反接法、外接试验电压法

  9、测量范围:内接试验电压

工作原理

仪器变频抗干扰介质损耗测试仪测量线路包括一路标准回路和一路测试回路,如图三所示。

标准回路由内置高压稳定度标准电容器与标准电阻网络组成,由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差,并算出被测试品电容容值(CX)和介质损耗(tgδ)。

数据采集电路全部采用高压稳定器件,采集板和采集计算机被铁盒完全浮空屏蔽,仪器外壳接地屏蔽;另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术,加之计算机对数百个电网周期的数据进行处理,使测量结果稳定、精确、可靠。
