直流电阻测试仪

浏览次数:

   详细介绍

一、概述

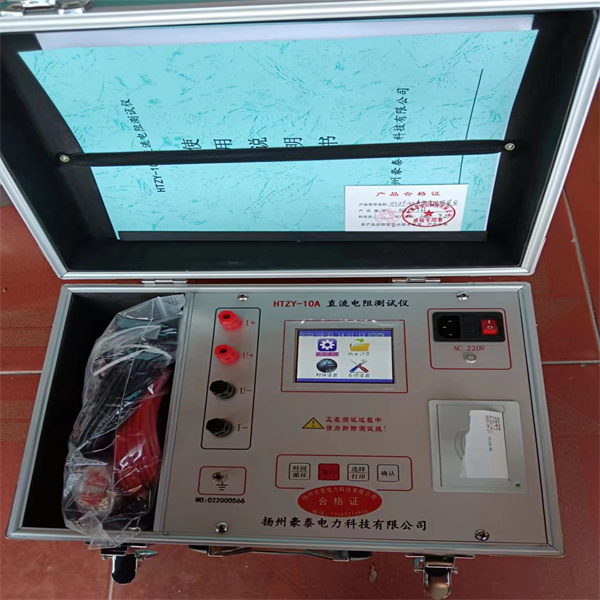

HTZY-10A直流电阻测试仪是变压器,电机制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,公司利用自身技术优势研制了直流电阻测试仪。HTZY-10A直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大并且可根据负载大小自动调整等特点。整机由双芯片采样,精度更高,自动完成自检、数据处理、显示、打印等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

绕组的直流电阻测量是变压器的例行试验之一,其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等,以保证变压器的安全运行。

本公司开发生产的系列直阻电桥采用32位ARM内核作为处理的核心,对整机进行控制,自动完成自校、稳流判断、数据处理、阻值显示等功能,可测量各种类型变压器和互感器的直流电阻。仪器可直接使用内部电池工作,极大的方便了野外工作人员的使用。

二、安全措施

1、 使用本仪器前一定要认真阅读本手册。

2、 仪器的操作者应具备一般电气设备或仪器的使用常识。

3、 本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、      阳光直射等场所使用。

4、 仪表应避免剧烈振动。

5、 对仪器的维修、护理和调整应由专业人员进行。

6、 测试完毕后先关闭电源,再拆除测试线。

7、 测量无载调压变压器,一定要等放电指示停止后,切换档位。

8、 在测试过程中,禁止移动测试夹和供电线路。

三、性能特点及技术指标

1. 输出电流及量程:最大输出电流: 10A,

电流
 量程(精度)
 电流
 量程

10A
 1mW-100mW

(±0.2%±5个字)
 0.1A
 5W-100W(±0.2%±5个字)

5A
 100mW-500mW(±0.2%±5个字)
 10mA
 100W-500W(±0.5%±5个字)

1A
 500mW-5W(±0.2%±5个字)
 1mA
 500W-1KW(±0.5%±5个字)


  注1:使用自动挡时测试时,电阻有跳动时或电流不对时请选择手动电流。或检测试线通断及钳口是否夹紧,钳口弹簧张力。

本仪器充电时候有红灯显示,当充满到95%以上电量时就会转换到绿灯显示。

2. 最高分辨度: 0.1mW。

3. 仪器采用65K真彩色液晶显示,中文菜单提示,操作方便。

4. 具有大容量存储功能。

5. 工作电源: 锂电池供电DC14.8V±10﹪,工作温度:﹣10℃~40℃。

6. 工作湿度:环境湿度<80%RH 。

7. 仪器重量:4㎏。
