1　液晶显示说明

HTNYJ型绝缘靴手套耐压试验装置采用高分辨率320*240白色背光液晶显示屏，即使在强烈日光下也能清晰显示。试验过程，试验选项及试验结果均显示在LCD屏上，全汉字操作界面，图形清晰，美观，操作采用高质量旋转鼠标，反映灵敏，交互体验良好。

2 旋转鼠标使用说明

旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“按下选定”。通过鼠标的这三种操作可以实现移动光标、数据输入和操作选定等功能。

移动光标：可以通过左旋或右旋旋转鼠标来移动光标，将光标移到所要选择的选项上，“按下”旋钮即可选定此项。

数据输入：当需要修改或输入数据时，将光标移动到需要修改数据的选项上，按下旋转鼠标，即进入数据的百位或十位修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作。按下鼠标确认该位的修改，并进入下一位的修改，同样左旋或右旋鼠标进行该位的增减。逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。

3　界面介绍

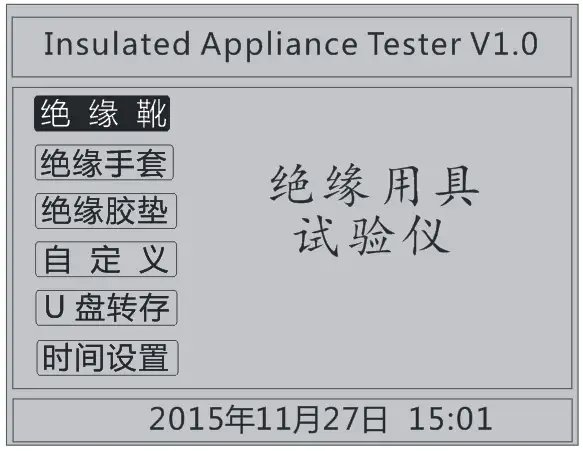

首先将AC220V电源连接至仪器面板，打开面板上主电源开关，仪器进入开机画面，开机完成后仪器显示如图2.1所示画面，进入待机画面后光标指示的当前试验项目为绝缘靴，当前选择项目的背景会反色。按下旋转鼠标即可进入绝缘靴测试界面，转动旋转鼠标选中

绝缘手套、绝缘胶垫、自定义、U盘转存或时间设置。

图2.1　主界面数

4　修改时间日期

在主界面中选择设置时间选项，按下后进入设置时间界面（如图2.2），通过旋转鼠标可以依次设置仪器的年、月、日、时、分，设置好时间后，光标移动到确定项，点击即可完成时间设置，光标移动到返回项，点击则不保存此次设置的时间。发布厂家：扬州豪泰电力科技有限公司，网址：http://www.zklyjc.com/
